• INSTRUCTION



  JRMS은 원자력발전소 및 화력발전소 내진소방에 선정 참여한 국내 유일의 회사입니다.

  지진분리장치의 설치목적

  지진분리장치는 지진발생시 건물의 지진분리이음 설치 및 건물과 건물을 연결하는 신축이음부나 연결구 등에서 발생하는 상대변위 발생에 대응하여 소방시스템을 보호하기 위하여 배관의 모든 방향에 대한 지진동 및 그 변위를 흡수 또는 분리(격리)하는 장치를 말한다

  지진분리장치의 법적 설치위치

  • 건물의 신축이음부를 통과하는 배관
  • 건물과 건물을 건너뛰는 구간을 통과하는 배관
  • 지반에서 건물로 통과하는 배관

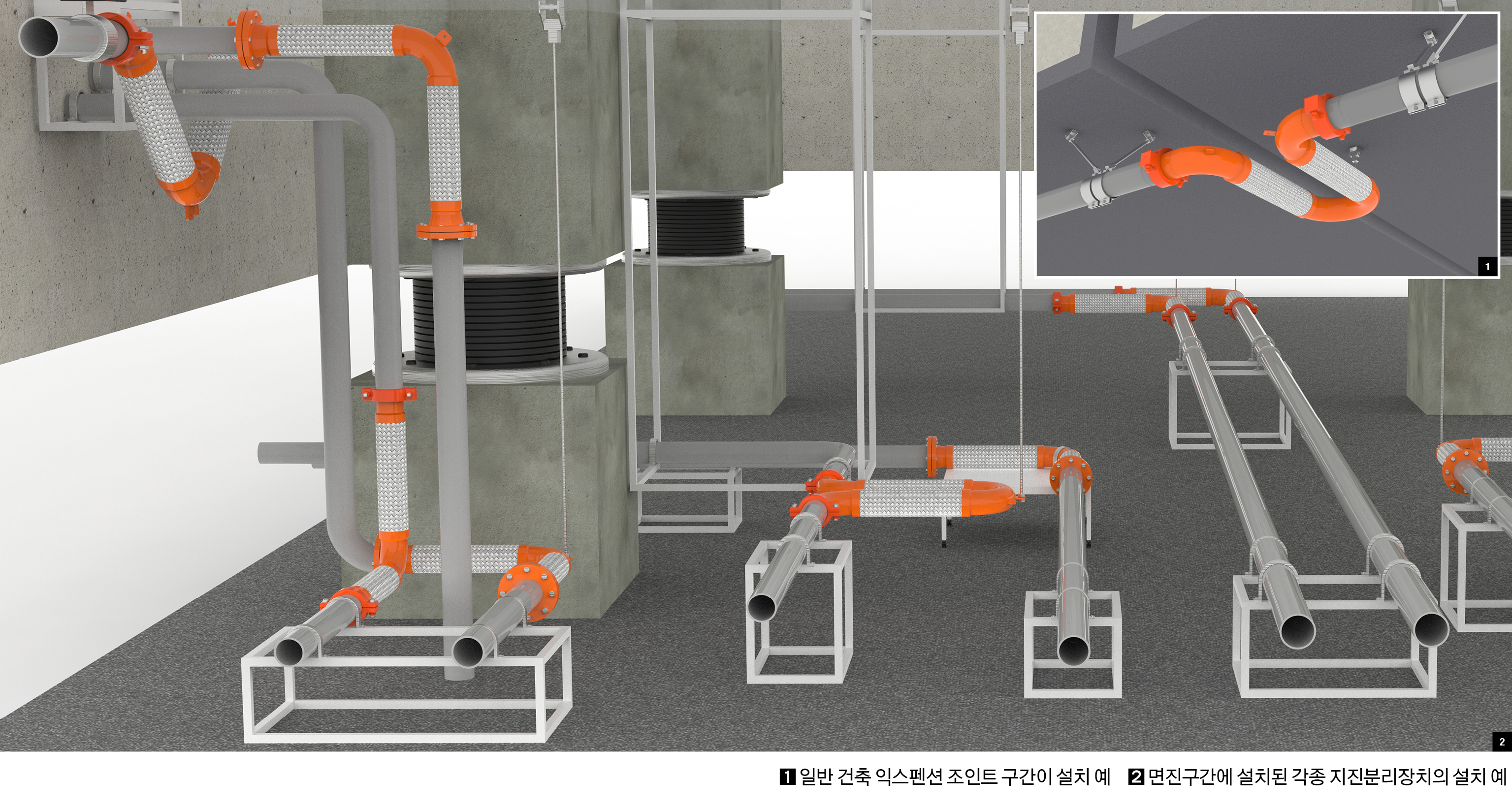

  • 면진건물의 면진구간을 통과하는 모든 배관
  • 수조와 같이 지진동의 영향으로 손상이 우려되는 설비의 연결 배관

  JSF의 설계 및 인증조건

  • 사용 최고압력21 Bar (25A~200A), 18 Bar (250~300A), 12 Bar (25A~300A)
  • 인증 변위량±25mm, ±51mm, ±102mm, ±203mm, ±305mm, ±406mm, ±610mm
  • 적용 연결구Weld End (W1, W2), Flange End(F1, F2, F3), Groove End (G1, G2)
  • 신축부 재질Bellows (S.S300 Ser.), Wire Braid (S.S304)
  • 적용 배관재질KS & ANSI (C/S : SPP, SCH40 / S/S : SCH20S, SCH40S)

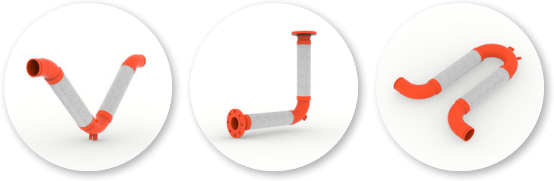

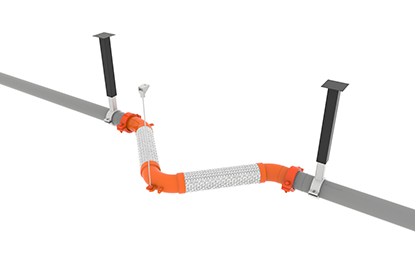

  JSF300 U,V,L의 다양한 설치환경

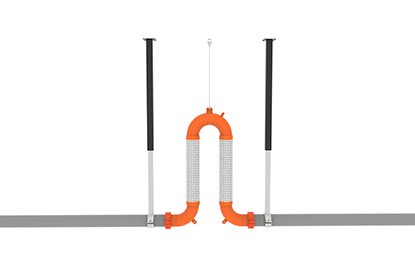

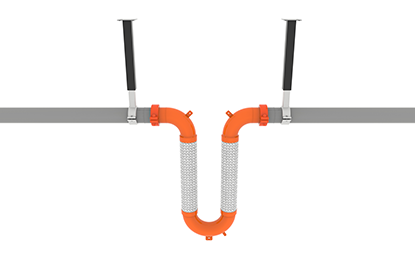

  U-LoopJRMS의 U-Loop Type은 고객들이 가장 많이 선호하는 Type으로 아래와 같이 Single 배관이나 Multiple 배관에 있어서 간섭이 발생할 경우 Modifi-Type의 적용으로 현장의 환경조건 맞게 설치할 수 있습니다.

  • 수평설치
  • 상향설치
  • 하향설치

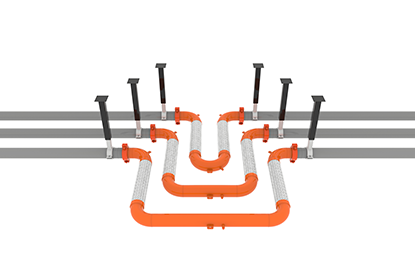

  • 복렬 U-Plus 설치
  • 복렬 U-DB TYPE 설치

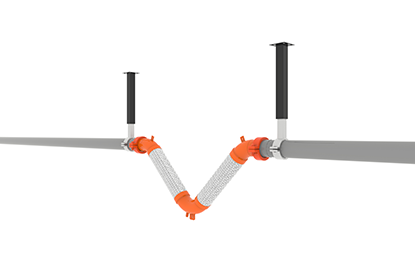

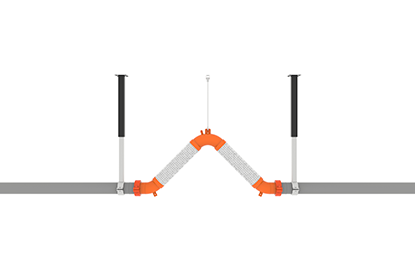

  V-LoopJRMS의 V-Loop Type은 다른 Type에 대비 수두율이 적고, 아래와 같이 Single 배관이나 Multi 배관의 복렬 Lay-out에 간섭없이 효과적으로 적용할 수 있어서 복잡한 복렬 배관이 지나가는 구간의 설치에 용이한 구조입니다.

  • 수평설치
  • 상향설치
  • 하향설치

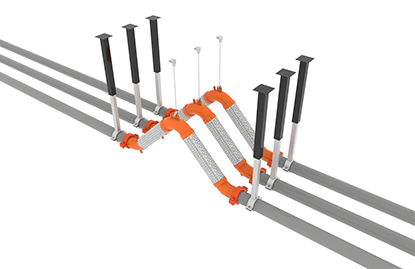

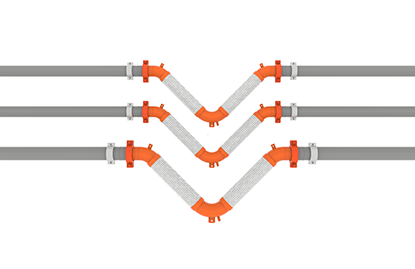

  • 수평 복렬 설치
  • 상,하향 복렬설치

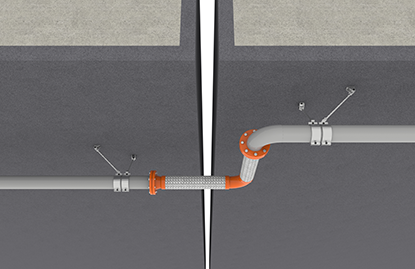

  L-Type(Dog-Leg) JRMS의 L-Type은 일본이나, 대만에서 많이 적용하는 Type으로 우리나라도 원전이나 면진빌딩의 면진구간에 많이 적용되는 Type입니다. 빌딩 연결통로나 건물의 송수 도입부에 적용시 보다 더 경제적인 설치로 선호하고 있습니다.

  • 수평설치
  • 상향,하향 설치

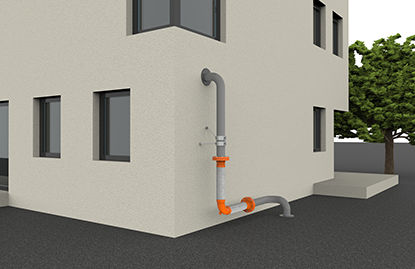

  • 도입부 옥내, 외 설치

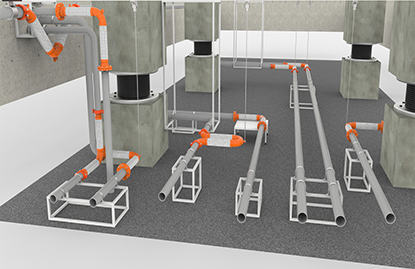

  • 면진빌딩 설치

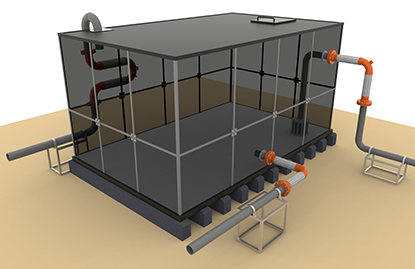

  • 수조 및 설비의 설치

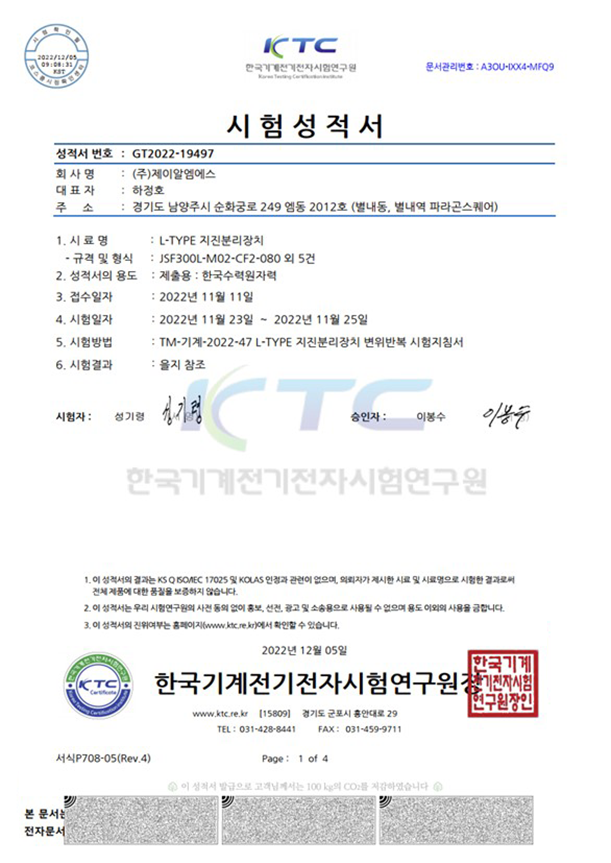

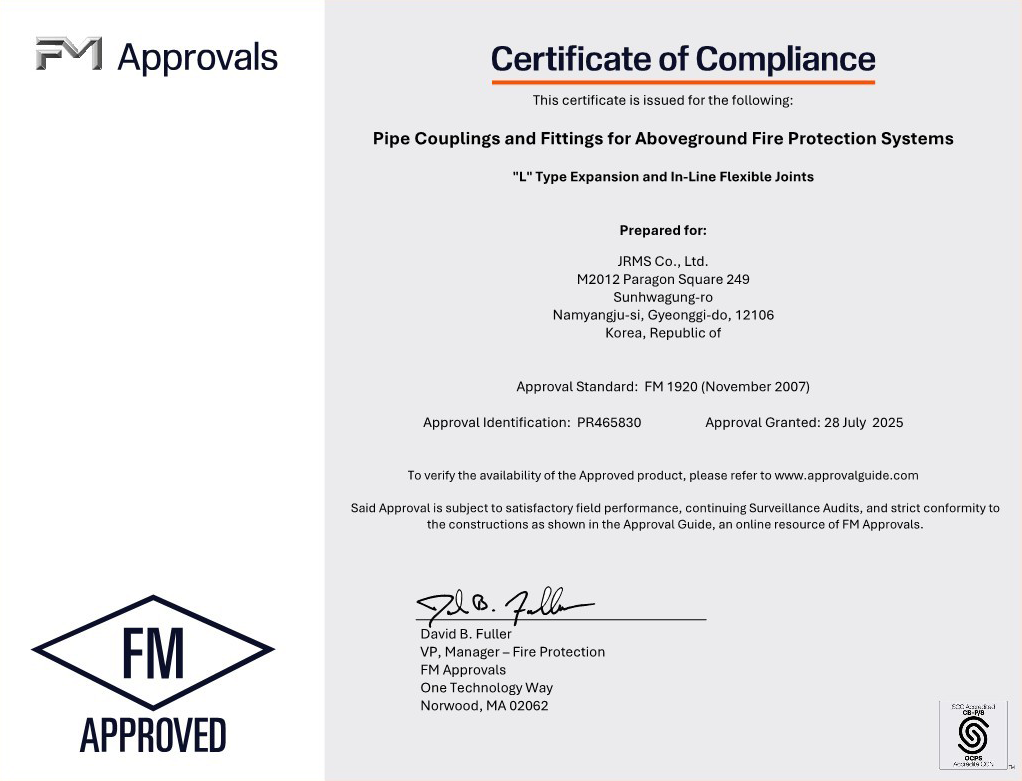

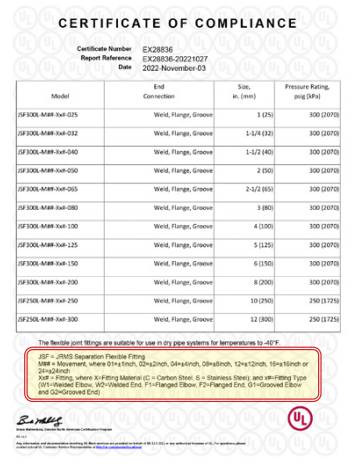

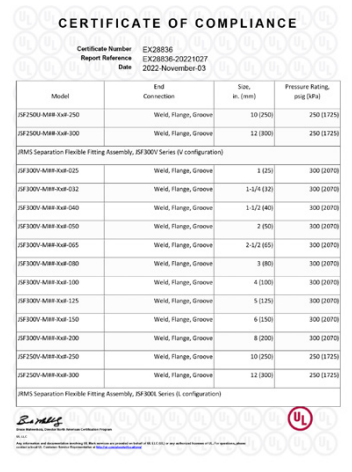

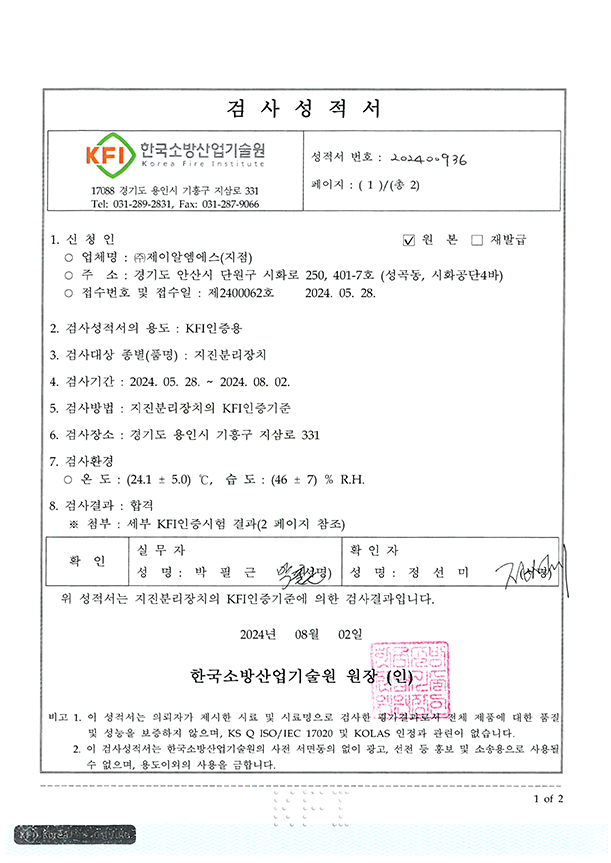

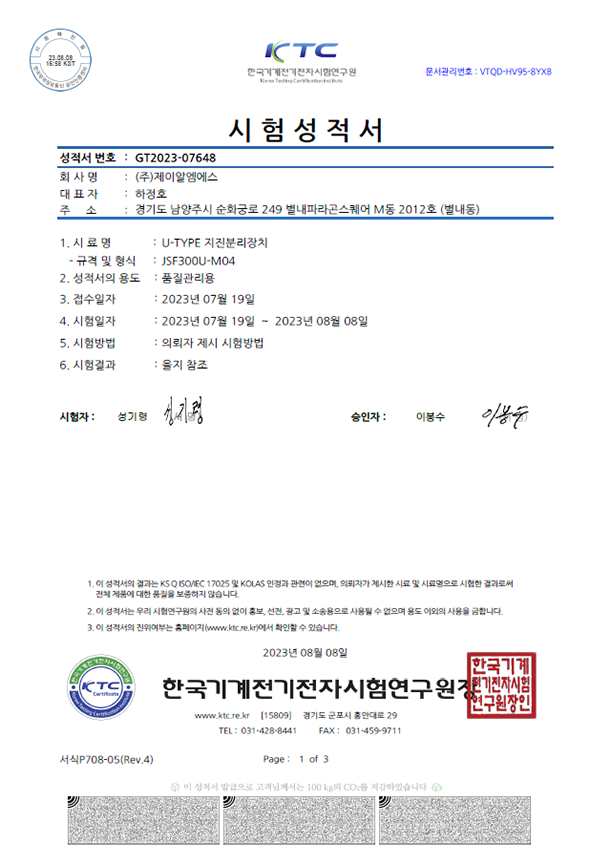

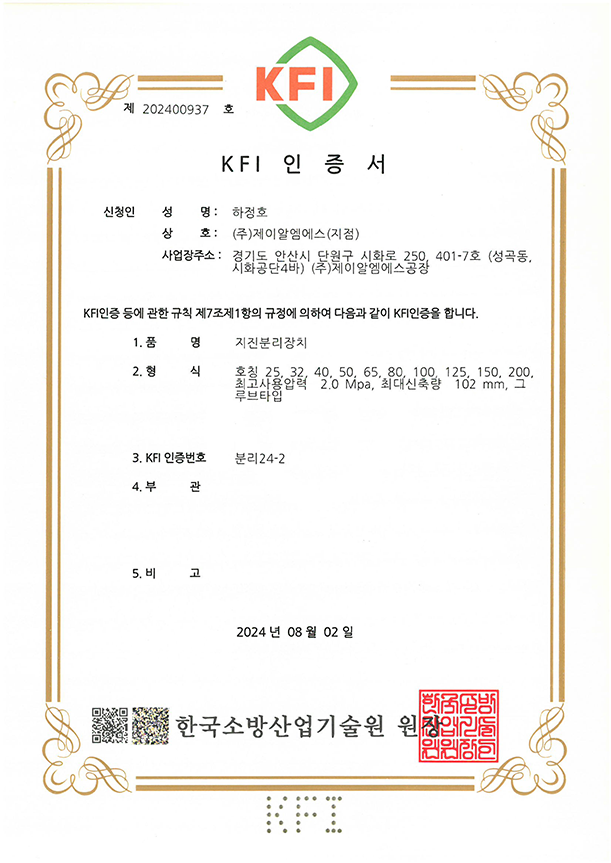

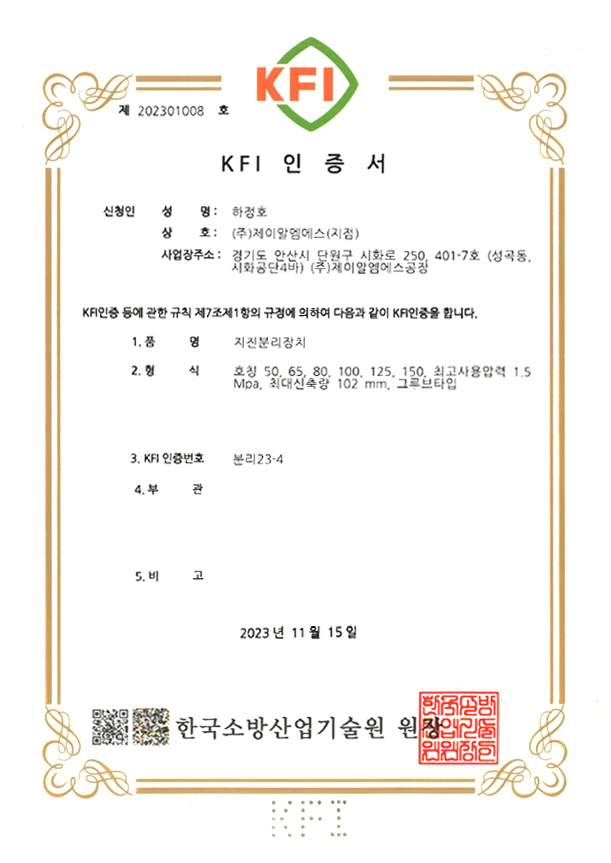

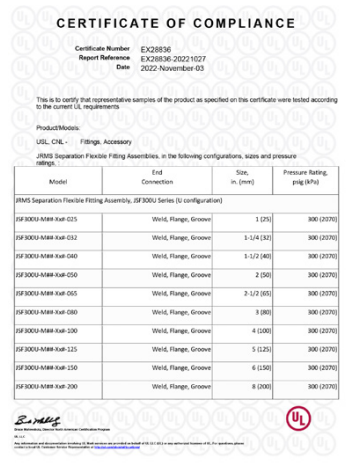

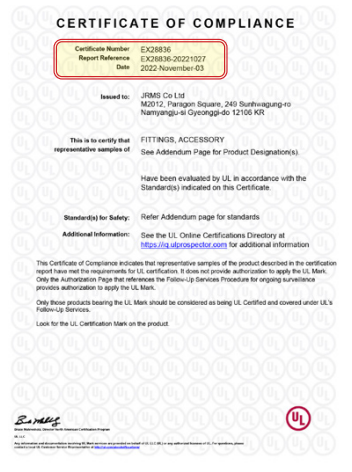

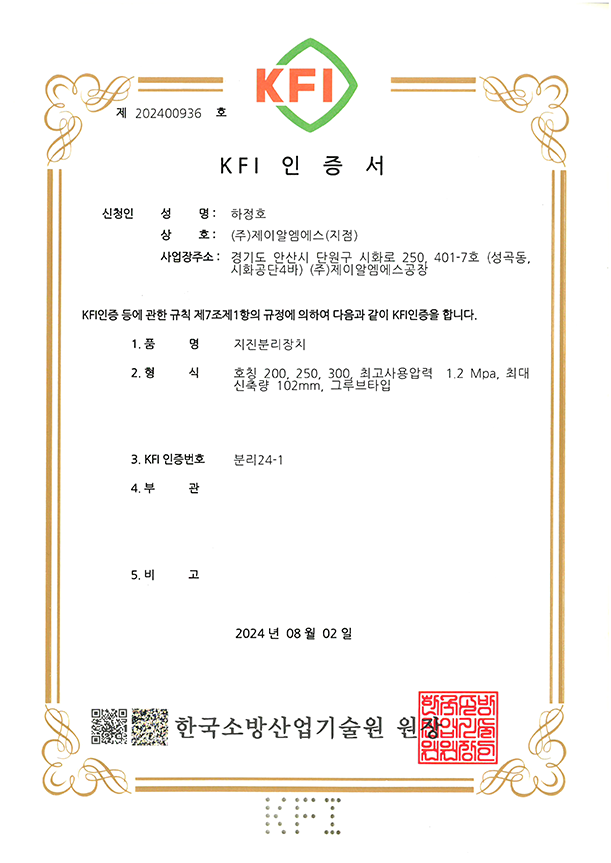

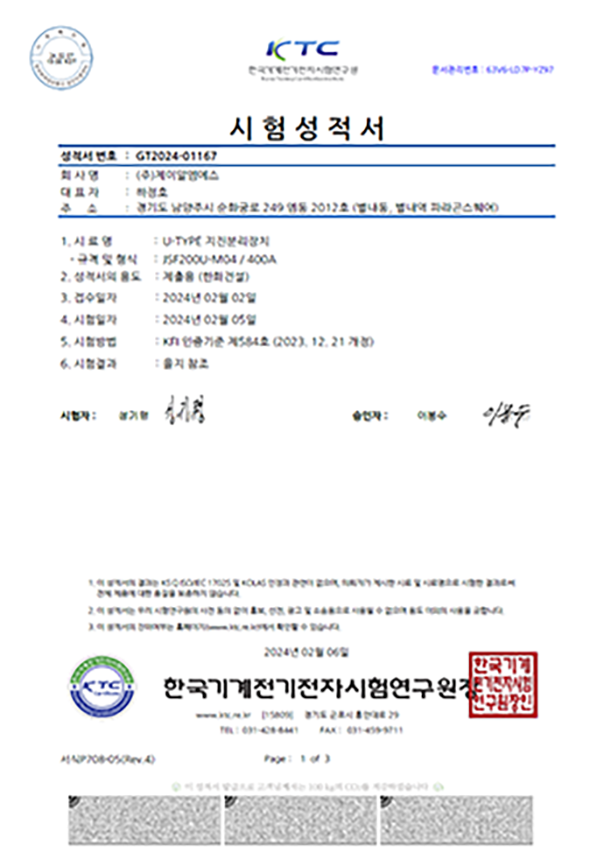

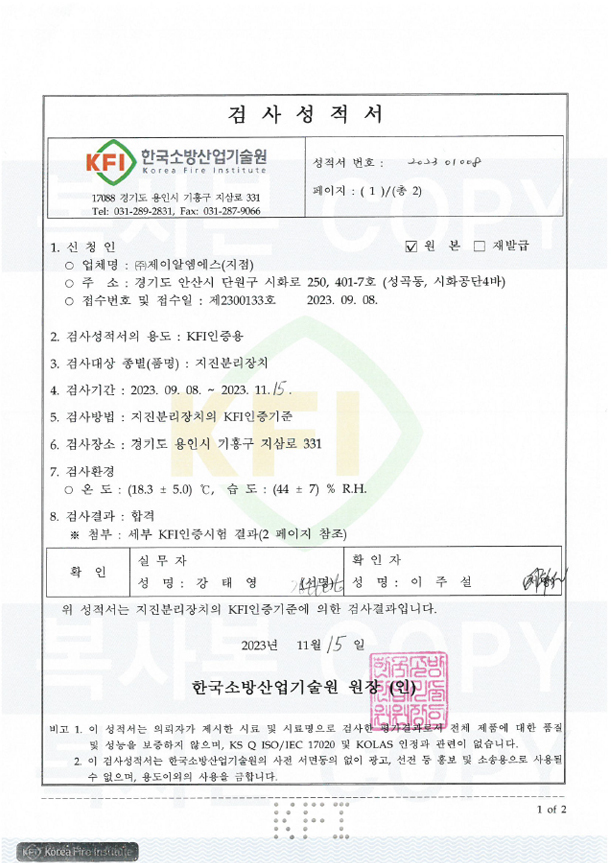

Certificate of Compliance
